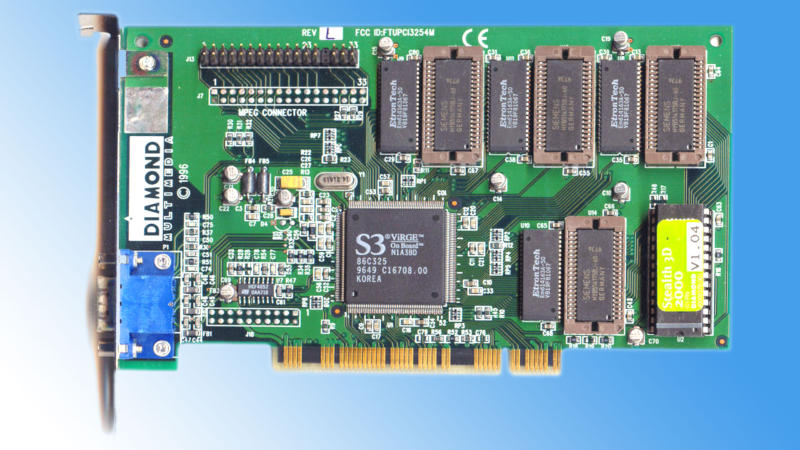

Недавний проект, проведенный автором YouTube-канала Bits und Bolts, выявил интересную проблему в работе старой видеокарты S3 Virge DX 4MB. Несмотря на то, что производитель намеренно сделал черный цвет тёмно-серым, энтузиасту удалось изменить VBIOS и добиться истинного черного цвета. В этой статье мы расскажем о процессе, который позволил ему решить эту задачу.
Проблема с отображением черного цвета
- Неправильная цветопередача: Производитель использовал алгоритм, который осветлял черный цвет для соответствия стандартам NTSC.
- Технические детали: Использование специального бита подъема уровня черного (pedestal bit) влияло на отображаемый цвет.
- Влияние на восприятие: На ЭЛТ-мониторах такой подход приводил к нежелательным эффектам при отображении темных участков изображения.
Поиск решения: редактирование VBIOS
- Опыт и подготовка: Энтузиаст имел опыт работы с видеокартами и изучил обсуждения в сообществе.
- Использование отладчика: Он открыл отладчик и начал искать целевые адреса, проверяя их значения.
- Обнаружение битов: Бит подъема уровня черного был найден по адресу «3c4»; изменение его значения до нуля привело к успешному результату.
Редактирование VBIOS: шаг за шагом
- Изменение кода: После нахождения нужного бита, энтузиаст изменил шестнадцатеричную запись с «20» на «00».
- Пересчет контрольной суммы: Для корректной работы новой прошивки была пересчитана контрольная сумма VBIOS с «77» на «97».
- Запись изменений: Отредактированный VBIOS был записан обратно на видеокарту, заменив исходный чип.
Результат: настоящий черный цвет
При первой же загрузке системы стало очевидно: черный цвет теперь выглядел так, как должен быть по сути — по-настоящему черным.
This project не только демонстрирует технические навыки энтузиаста, но и подчеркивает важность сообщества в области компьютерных технологий. Каждое маленькое достижение может привести к значительным улучшениям в восприятии визуального контента!
